PCL függőleges alacsony{0}}expanziós habgenerátor (habkamra)
A CA-Fire PCL sorozatú vertikális alacsony-expanziós habgenerátor egy rögzített tűzoltó berendezés, amelyet a gyúlékony folyadéktároló tartályok védelmére terveztek – beleértve a rögzített-tetőkúpos tartályokat és a belső úszótetős tartályokat. A tartály felső falára tartósan felszerelve kapja az előre-kevert haboldatot a tűzvédelmi rendszertől, a környezeti levegőt a képernyőn keresztül szívja be, és a teljesen kitágult, alacsony-tágulású habot finoman az üzemanyag felületére ereszti a gyors tűzoltás és tűzoltás érdekében.
Leírás
A Ca-Fire Protection Co., Ltd. az egyik legmegbízhatóbb gyártó és szállító a pcl függőleges alacsony-tágulású habgenerátor (habkamra) Kínában. Üdvözöljük a gyárunkból származó, egyedi gyártmányú tűzvédelmi termékek nagykereskedelmében, versenyképes áron. További olcsó termékekért forduljon hozzánk.
Termékleírás

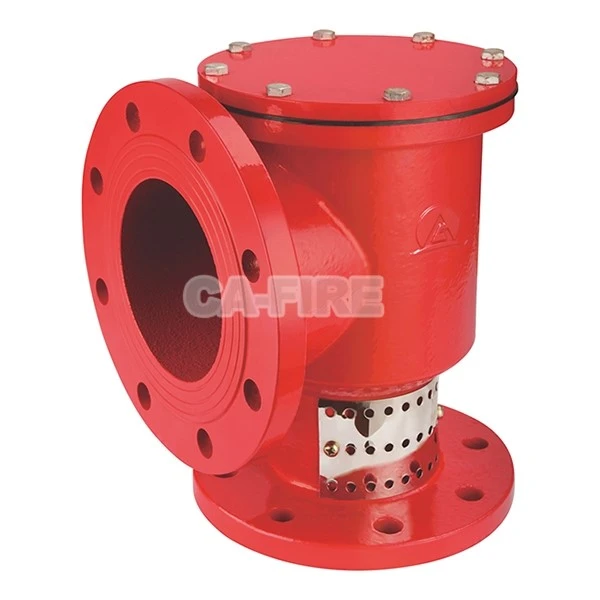

PCL függőleges alacsony{0}}expanziós habgenerátor
A PCL habgenerátor - más néven habkamra, habkiöntő vagy alacsony-tágulású habkibocsátó eszköz - az NFPA 11 (alacsony-, közepes- és nagy{6}}tágulású habok szabványa) szerinti II. típusú habkibocsátó eszköz. Ez a gyúlékony folyadéktároló tartályokon lévő rögzített, alacsony-tágulású habos tűzoltó rendszer elsődleges kisülési eleme.
A kijelölésPCLtükrözi a kínai termékosztályozást:P(泡沫, hab),C(产生器, generátor),L(立式, függőleges). A függőleges konfiguráció különbözteti meg a PCH (vízszintes) modellektől; a PCL függőlegesen van felszerelve a tartály héj falára úgy, hogy a habkimenet befelé és lefelé a tartályba van irányítva.
A PCL habgenerátorok a következőkre vannak előírva:
Fix{0}}tetős (kúptetős) tárolótartályok- nyersolaj, finomított kőolajtermékek, oldószerek, alkoholok, éterek
Belső úszótetős tartályok- ahol a habkamra áthatol a rögzített külső tetőn, és a konfigurációtól függően a gyűrű alakú tömítési területre vagy a teljes folyadékfelületre távozik
Üzemanyag-betöltő terminálok, finomítók, petrolkémiai üzemek, tartályparkok és repülőgép-üzemanyag-létesítmények
Műszaki előírások
| Modell | Áramlási sebesség | Bemeneti nyomás | Foam Solution Flow | Tágulási arány | Bemeneti méret | Test Anyaga |
|---|---|---|---|---|---|---|
| PCL-4 | 4 L/s | 0,35–0,50 MPa | 240 l/perc | 6-nál nagyobb vagy egyenlő | DN65 | Szénacél |
| PCL-8 | 8 L/s | 0,35–0,50 MPa | 480 l/perc | 6-nál nagyobb vagy egyenlő | DN80 | Szénacél |
| PCL-16 | 16 L/s | 0,35–0,50 MPa | 960 l/perc | 6-nál nagyobb vagy egyenlő | DN100 | Szénacél |
| PCL-24 | 24 L/s | 0,35–0,50 MPa | 1440 l/perc | 6-nál nagyobb vagy egyenlő | DN125 | Szénacél |
| Paraméter | Érték |
|---|---|
| Üzemi nyomás | 0,30–0,60 MPa |
| Tervezési nyomás | 1,6 MPa |
| Hab tágulási arány | Nagyobb vagy egyenlő, mint 6:1 (alacsony tágulás) |
| 25% vízelvezetési idő | 4 percnél nagyobb vagy egyenlő |
| Test Anyaga | Szénacél (Q235 / A36) |
| Levegő bemeneti képernyő | 304 rozsdamentes acél háló |
| Gőztömítés (fedőlemez) | Horganyzott acél vagy alumínium fólia |
| Felületkezelés | Epoxi bevonat (belső) / vörös zománc (külső) |
| Karima szabvány | ANSI 150 / DIN PN16 / BS / JIS (kérésre) |
| Terelőlap | Opcionális (szabványos illeszkedés vagy terepen{0}}telepítve) |
| Kompatibilis habtípusok | AFFF, AR-AFFF, FFFP, fehérje, fluorprotein |
| Alkalmazandó szabványok | GB 15308, GB 50151, NFPA 11 |
| Beépítési helyzet | Függőleges, a tartályhéj felső falán |
Terelőlappal és terelőlap nélkül - Mi a különbség?
| Funkció | Deflektor nélkül | Deflektorral |
|---|---|---|
| A hab kiürítési iránya | Közvetlenül az üzemanyag felületére | A tartály fala mentén → felszínre csúszik |
| Az üzemanyag felületének keverése | Magasabb | Minimális |
| A hab alámerülésének veszélye | Magasabb | Alacsony |
| A takaróképződés sebessége | Mérsékelt | Gyors és egységes |
| NFPA 11 Type II megfelelőség | Feltételes | ✅ Igen |
| A legjobb illékony üzemanyagokhoz | ⚠️ Nem ajánlott | ✅ Ajánlott |
| Best for large tanks (>10 m átmérőjű) | ⚠️ Korlátozottan | ✅ Igen |
| Költség | Alacsonyabb | Kicsit magasabban |
CA-FIRE ajánlás:A kőolajtermékeket tároló, rögzített{0}}tetős tartályokon lévő új telepítéseknél adja meg aPCL terelőlappal. Ez biztosítja az NFPA 11 Type II-nek való megfelelést, csökkenti az üzemanyag-felvételt,{2}}és maximalizálja a habkoncentrátum hatékonyságát.
Telepítési megjegyzések
Telepítse aa tartályhéj felső része, a tető alatt-a-héj illesztése. A habkimenetnek a maximális üzemi folyadékszint felett kell lennie.
A generátor teste fel van szerelvevízszintesen a tartály falán keresztül; a levegőbemeneti képernyő kifelé néz; a habkimenet és a terelő befelé nézzen.
Biztosítson legalább 150 mm-es hézagot a habkimenet és a maximális folyadékszint között.
Onkülső úszótetős tartályok, szerelje fel a PCL-t a habgátra/burkolatra a tartály gyűrű alakú tömítési területének tetején, ne a fő tartályhéjra.
Szereljen be egy visszacsapó szelepet a hab ellátó vezetékére az egyes generátorok előtt, hogy megakadályozza a tartálygőz visszaáramlását a csővezetékbe.
Szereljen be egy leválasztó tolózárat a tápvezetékre, hogy lehetővé tegye a generátor egyedi leválasztását a karbantartáshoz.
A beszerelés után a rendszer üzembe helyezése előtt cserélje ki a gőztömítést. Évente ellenőrizze a gőztömítés integritását.
A levegőbemeneti szűrőt rendszeresen ellenőrizni kell törmelék, festék, rovarok vagy korrózió miatti eltömődésre.
Alkalmazások
| Ipar | Tipikus veszély | Ajánlott modell |
|---|---|---|
| Kőolajfinomító | Nyersolaj, benzin, gázolaj tárolótartályok | PCL-16 / PCL-24 terelővel |
| Petrolkémiai Üzem | Oldószer, benzin, benzol tartályok | PCL-8 / PCL-16 terelővel |
| Repülőgép üzemanyagraktár | Jet-A, Átlagos tárhely | PCL-8 / PCL-16 terelővel |
| Tankfarm / Olajterminál | Több-termék tárolása | PCL-4-től PCL-24-ig tartályterületenként |
| Vegyi üzem | Poláris oldószertartályok (AR{0}}AFFF-vel) | PCL-8 / PCL-16 terelővel |
| Erőmű | Transzformátorolaj, fűtőolaj napi tartályok | PCL-4 / PCL-8 |
